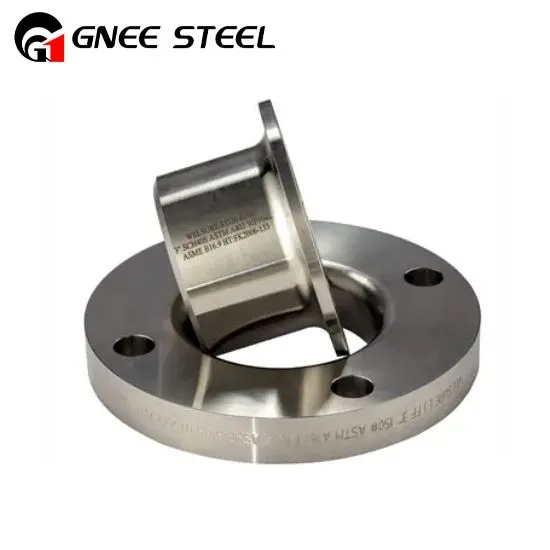

二相鋼重ね継ぎフランジ
デュプレックス ラップ ジョイント フランジは、常にスタブ エンドまたはタフトのいずれかと共に使用されます。タフトはパイプに突合せ溶接され、フランジはその後ろで緩んでいます。つまり、スタブ エンドまたはタフトが常に面を形成します。ラップ ジョイントは、組み立てと位置合わせが簡単なため、低圧アプリケーションで好まれます。
お問い合わせを送る
今すぐチャット
中国の大手サプライヤーおよびメーカーとして、GNEE Steel はコスト効率の高い-ニッケル- ベースの合金製品を提供しています。
- 電子メールを送信-:ss@gneesteel.com
- 電話番号:+8615824687445
製品説明
デュプレックスラップジョイントフランジはパイプ上を直接スライドします。主にスタブエンドフィッティングで使用され、スタブエンドとラップジョイントパイプフランジに使用されます。また、スタブエンドの周りを自由に回転できます。これらのパイプフランジの主な利点は、頻繁に分解できるため、アプリケーションでよく使用されることです。重ね合わせフランジアセンブリの 2 つのコンポーネントで、スタブ エンドに重ね合わせリング フランジが配置されています。ここでスタブ エンドをパイプに溶接し、フランジ リングを回転させて相手フランジと位置合わせすることができます。スタブ エンド フランジ接続の重ね合わせジョイント フランジは、大型のフランジや調整が難しいフランジに使用されます。
二相鋼ラップジョイントフランジの仕様と材質
| 仕様 | ASTM A182 / ASME SA182 |
| 標準 | ANSI/ASME B16.5、B16.47 シリーズ A および B、B16.48、BS4504、BS 10、EN-1092、DIN、ANSI フランジ、ASME フランジ、BS フランジ、DIN フランジ、EN フランジ、GOST フランジ、ASME/ANSI B16.5/16.36/16.47A/16.47B、MSS SP44、ISO70051、JISB2220、BS1560-3.1、API7S-15、API7S-43、API605、EN1092 |
| サイズ | 1/2″ (15 NB) ～ 48″ (1200NB) DN10～DN5000 |
| クラス | 150 LBS、300 LBS、600 LBS、900 LBS、1500 LBS、2500 LBS、DIN 規格 ND-6、10、16、25、40 など。 |
| 接続タイプ/フランジ面タイプ | レイズドフェイス（RF）、リング型ジョイント（RTJ）、フラットフェイス（FF）、ラージオスメス（LMF）、スモールオスメス（SMF） |
| JIS | JIS B2220、JIS B2221、5K、10K、16K、20K、30K、40K、63K |
| ディン | DIN 2527、DIN 2566、DIN 2573、DIN 2576、DIN 2641、DIN 2642、DIN 2655、DIN 2656、DIN 2627、DIN 2628、DIN 2629、DIN 2631、DIN 2632、DIN 2633、DIN 2634、DIN 2635、DIN 2636、DIN 2637、DIN 2638、DIN 2673 |
| BS | BS 4504、BS 4504、BS 1560、BS 10 |
デュプレックスラップジョイントフランジの利点:
- 重ね継ぎフランジには、他のフランジに比べて次のような特別な利点があります。
- 重ね合わせジョイントフランジはパイプの周りを自由に回転できます。これにより、反対側のフランジボルト穴の位置合わせが容易になります。
- パイプ内の流体との接触がないため、これらのフランジは優れた安定性を実現します。
- 腐食や浸食が早い配管システムでは、ラップジョイントフランジを回収して再利用することができます。
- ラップジョイントフランジの圧力保持能力は小さいですが、スリップオンフランジよりは優れています。
- ラップジョイントはスタブ上のバッキングリングとして機能します。
- 重ね合わせジョイントフランジの主な利点は、溶接が完了した後、ボルト穴を対応するフランジと位置合わせできることです。
- 回転調整機能を実現します。
製品パッケージ
