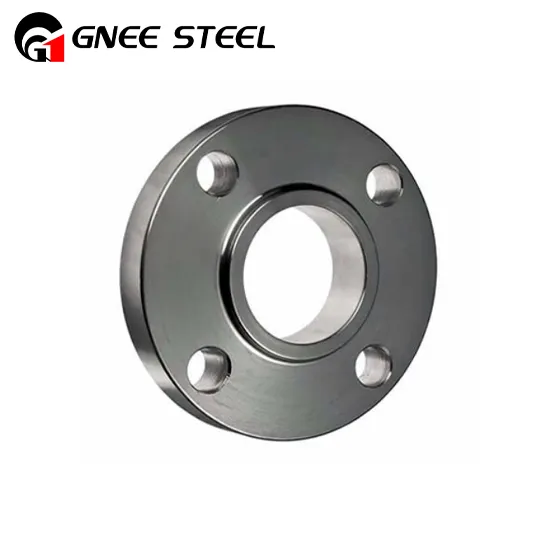

スリップオンフランジ

スリップオンフランジは、チューブのような延長部を持つ円形のディスクです。パイプの端に差し込んでパイプに溶接するように設計されています。次に、フランジを同じタイプの別のフランジまたは異なるタイプのフランジにボルトで固定します。スリップオンフランジはボルトで固定され、密閉性を確保して漏れを防止します。

お問い合わせを送る

今すぐチャット

中国の大手サプライヤーおよびメーカーとして、GNEE Steel はコスト効率の高い-ニッケル- ベースの合金製品を提供しています。

電子メールを送信-:ss@gneesteel.com
電話番号:+8615824687445

製品説明

スリップオン (SO) フランジは、シール面に平らな面があり、通常は低圧用途で使用されるフランジの一種です。パイプや継手の端に簡単に滑り込ませて溶接できるため、「スリップオン」と呼ばれています。また、パイプの外径と一致する内径が穿孔されており、液体やガスのスムーズな流れを実現します。

製品の種類	スリップオンパイプフランジ、ASME 16.5 スリップオンフランジ / SORF フランジ
サイズ	½インチ（15NB）から48インチ（1200NB）
クラス	150 LBS、300 LBS、600 LBS、900 LBS、1500 LBS、2500 LBS、DIN 規格 ND-6、10、16、25、40 など。
ステンレススチール製スリップオンフランジ	ASTM A 182、A 240 F 304、304L、304H、316、316L、316Ti、310、310S、321、321H、317、347、347H、904L
炭素鋼スリップオンフランジ	ASTM / ASME A/SA 105 ASTM / ASME A 350、ASTM A 181 LF 2 / A516 Gr.70 A36、A694 F42、F46、F52、F60、F65、F70
合金鋼スリップオンフランジ	ASTM / ASME A/SA 182 および A 387 F1、F5、F9、F11、F12、F22、F91
デュプレックス鋼スリップオンフランジ	ASTM / ASME A/SA 182 F 44、F 45、F51、F 53、F 55、F 60、F 61
専門化	図面通り
標準	ANSI: ANSI B16.5、ANSI B16.47、MSS SP44、ANSI B16.36、ANSI B16.48、JIS、DIN、BS4504、SABS1123、EN1092-1、UNI、AS2129、GOST-12820 DIN: DIN2527、DIN2566、DIN2573、DIN2576、DIN2641、DIN2642、DIN2655、DIN2656、DIN2627、DIN2628、DIN2629、DIN2631、DIN2632、DIN2633、DIN2634、DIN2635、DIN2636、DIN2637、DIN2638、DIN2673 BS: BS4504、BS4504、BS1560、BS10
接続タイプ / フランジ面タイプ	リング型ジョイント、ラップジョイント面、レイズド面、フラット面、大型オスメス、小型オスメス、大型タング&グルーブ、小型タング&グルーブ

Inconel Slip On Flange

スリップオンフランジの種類と用途

スリップオンフランジには主に 2 つのタイプがあり、それぞれ配管システム内の特定の要件と用途を満たすように設計されています。

標準スリップオンフランジ
標準または凸面スリップオンフランジには、シール面に凸面があります。この機能によりガスケット用のプラットフォームが提供され、フランジと隣接するパイプまたは継手との間の信頼性の高いシールが確保されます。その結果、ボルト締め付け力によってガスケットが十分に圧縮され、漏れを防ぐことができる低圧用途に適しています。

ラップジョイントスリップオンフランジ
ラップジョイントスリップオンフランジには、平面と独立したサポートフランジがあります。サポートフランジはパイプの端にかぶせられ、ラップジョイントスタブ端と位置合わせされてからパイプに接続されます。この設計により回転運動が可能になり、設置やメンテナンス中に位置合わせの柔軟性が高まります。頻繁に分解したり、熱膨張や収縮の影響を受けるシステムでよく使用されます。
