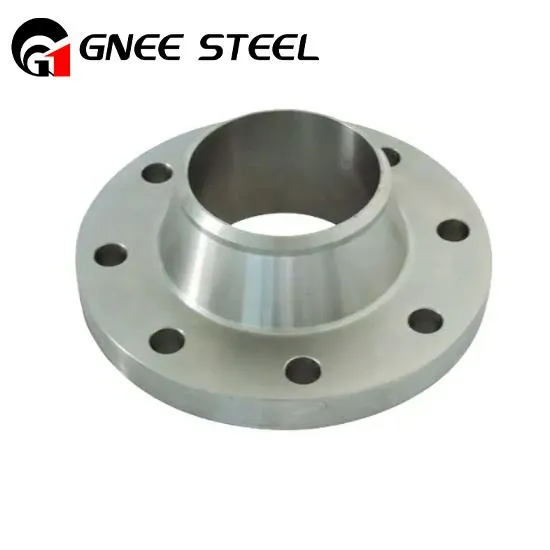

ハステロイ溶接ネックフランジ

ハステロイ溶接ネックフランジには、パイプまたは継手上でスライドさせて接続できる長いテーパーハブが含まれています。パイプを強化し、溶接によってパイプに接続します。適切に接続するには、ハブの内径がパイプの外径と一致することが重要です。高圧応力条件や高温応力規制下で使用すると、パイプが強化されます。

お問い合わせを送る

今すぐチャット

中国の大手サプライヤーおよびメーカーとして、GNEE Steel はコスト効率の高い-ニッケル- ベースの合金製品を提供しています。

電子メールを送信-:ss@gneesteel.com
電話番号:+8615824687445

製品説明

ハステロイ溶接ネックフランジは、ニッケルとクロムの定評ある組み合わせで作られた超合金フランジです。また、コバルト、鉄、マンガン、シリコン、炭素、モリブデンも添加されており、タングステン、バナジウムなども含まれています。腐食を防ぎ、局所的な損傷に耐えることができます。ハステロイは、耐熱性と耐腐食性を高めるためにさまざまなグレードを使用する優れた性能の合成材料です。

ハステロイ溶接ネックフランジのサイズ

公称サイズ	外径（外径）	最小厚さ (T)	RF直径 (R)	ボルト穴数	穴の直径	ボルトサークル（紀元前）	SO ボア ID （SB）	WN ボア ID （ワールドワイド）	ハブベース直径（HB）	ハブトップの直径 (HT)	SO LTH （SL）	WN LTH (WL)
¹⁄₂	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
³⁄₄	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
1¹⁄₄	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
1¹⁄₂	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
2¹⁄₂	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
3¹⁄₂	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

Nickel Hastelloy Weld Neck Flanges

ハステロイ溶接ネックフランジの用途

ハステロイ溶接ネックフランジの一般的な用途は、化学処理業界です。酸、アルカリ、強力な化学物質などの腐食性物質を扱うことが多い化学工場や製油所で使用されています。ハステロイの耐腐食性と溶接ネック設計を組み合わせることで、信頼性が高く漏れのない接続が保証され、漏れや汚染の可能性が防止されます。

ハステロイ溶接ネックフランジの特徴:

これらのフランジは、ストレスに対処するのに役立つ、より強くて丈夫な構造です。優れた高圧能力でパイプをサポートします。酸、塩、硫酸塩などの化学環境でも便利です。水、海水、汚染水を扱う多くの用途で、分解の影響を受けることなくこれらのフランジが使用されています。これらのフランジは、酸化、錆、孔食から保護されています。

用途:公害防止、酸性ガス、排ガス脱硫、食品加工。
