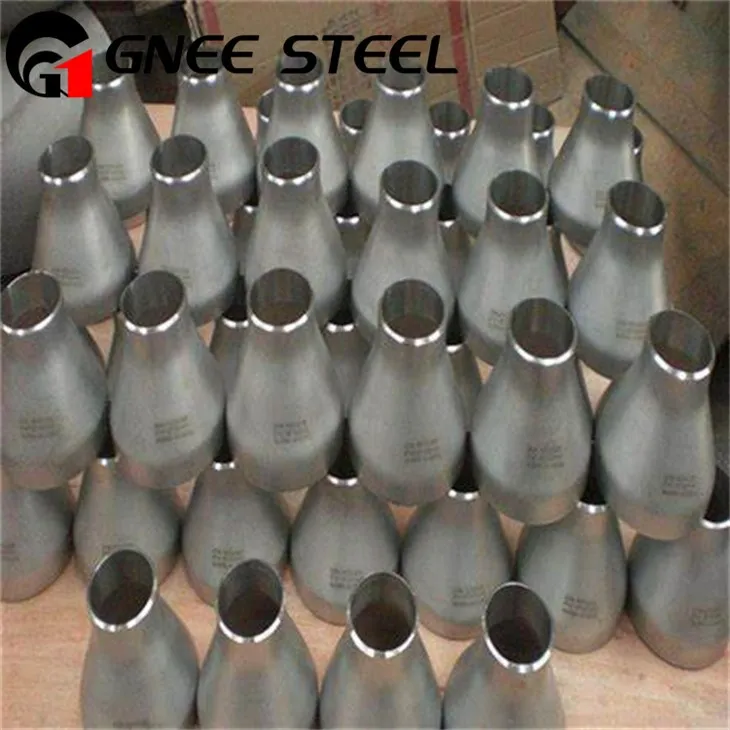

インコネル合金 601 管継手
酸洗い
研磨
鏡面研磨
明るい仕上がり
アニーリング
中国の大手サプライヤーおよびメーカーとして、GNEE Steel はコスト効率の高い-ニッケル- ベースの合金製品を提供しています。
- 電子メールを送信-:ss@gneesteel.com
- 電話番号:+8615824687445
インコネル合金 601 管継手説明
GNEE インコネル合金 601 管継手
インコネル合金 601 パイプ継手は、高温酸化に対する優れた耐性、良好な機械的強度、水腐食に対する耐性で知られるニッケル-クロム-鉄合金で作られています。主な特徴としては、炉やガス タービンなどの高温用途での使用、溶接や成形への適合性、エルボ、ティー、減速機などのさまざまなタイプの継手の利用可能性が挙げられます。-長期的な効果を確保するには、適切な設置とメンテナンスが重要です。-
インコネル合金 601 管継手の仕様
| 仕様 | ASTM B366 / ASME SB366 |
|---|---|
| グレード | インコネル601 |
| 寸法 | ASME/ANSI B16.9 |
| サイズ | 1/8 インチ NB ～ 28 インチ NB |
| タイプ | シームレス、溶接、製造 |
| 曲げ半径 | R=1D、2D、3D、5D、6D、8D、10D、またはカスタム |
| 肉厚 | Sch 5 秒、10 秒、40 秒、80 秒、160 秒、XXS またはカスタム (最大 50 MM) |
インコネル合金 601 管継手の仕様
インコネル 601 継手の化学組成
| 要素 | 重さ （％） |
|---|---|
| ニッケル(Ni) | 58.0 - 63.0 |
| クロム(Cr) | 21.0 - 25.0 |
| 鉄(Fe) | バランス |
| カーボン(C) | マックス. 0.10 |
| マンガン(Mn) | マックス. 1.0 |
| シリコン（Si） | マックス. 0.50 |
| 硫黄(S) | マックス. 0.015 |
| 銅(Cu) | マックス. 1.0 |
| アルミニウム(Al) | 1.0 - 1.7 |
UNS N06601 継手の機械的特性
| 財産 | 価値 |
|---|---|
| 密度 | 8.1g/cm3 |
| 融点 | 1411 度 (2571 度 F) |
| 抗張力 | 550 MPa (80,000 psi) 分 |
| 降伏強さ | 205 MPa (30,000 psi) 分 |
| 伸長 | 30%以上 |
| 硬度（ブリネル） | 130HB |
インコネル 601 溶接継手の物性
| プロパティ | 価値観 | |
|---|---|---|
| 溶解範囲 | F度 | 2480-2571 |
| 程度 | 1360-1411 | |
| 比熱 | 70 °F、Btu/lb- °F | 0.107 |
| 21度、J/kg-度 | 448 | |
| 密度 | ポンド/インチ3 | 0.293 |
| Mg/立方メートル | 8.11 | |
| 透過性 | 200エルステッド(15.9kA/m) | |
| 76°F (24°) | 1.003 | |
| -109 度 F (-78 度) | 1.004 | |
| -320 度 (-196 度) | 1.016 | |
| キュリー温度 | F度 | <-320 |
| 程度 | <-196 | |
インコネル 601 ティーの温度範囲
| 温度範囲 | |
|---|---|
| ℃ | F度 |
| 870 - 1230 | 1600 - 2250 |
アロイ 600 継手の重量表
| 外径(mm) | パイプWT(mm) | SCH |
|---|---|---|
| 13.72 | 1.65 | 10S |
| 17.15 | 3.20 | 80S |
| 21.34 | 2.11 | 10S |
| 42.16 | 2.77 | 160 |
| 13.72 | 2.24 | 40S |
| 21.34 | 2.77 | 40S |
| 168.28 | 18.26 | 160 |
| 219.08 | 18.23 | 120 |
| 33.40 | 3.38 | 40S |
| 42.16 | 2.77 | 10S |
| 48.26 | 3.68 | 40S |
| 60.33 | 8.74 | 160 |
| 73.03 | 5.16 | 40S |
| 114.30 | 3.05 | 10S |
| 73.03 | 3.05 | 10S |
| 88.90 | 5.49 | 40S |
| 219.08 | 12.78 | 80S |
| 101.60 | 5.74 | 40S |
合金 601 突合せ溶接継手のサイズ
| 管継手の形状 | パイプ継手のサイズ範囲 | 突合せ溶接継手のスケジュール | 寸法規格 | |
|---|---|---|---|---|
| シームレス管継手 | 溶接管継手 | |||
| インコネルリターンベンド | 1/8" NB ～ 8" NB | SCH 5、SCH 5S、SCH 10、SCH 10S、SCH 20、SCH 30、SCH 40S、SCH 40、SCH STD、SCH 60、SCH 80s、SCH 100、SCH 120、SCH XS、SCH XXS、SCH 160、溶接継手の場合は最大 50mm | ASME B16.9、ANSI B16.9、ASME B16.28、ANSI B16.28、ANSI B16.25、MS SP 75 | |
| インコネルティー | 1/8 インチ NB ～ 24 インチ NB | 最大42インチNB | ||
| インコネル減速機 | 1/8 インチ NB ～ 24 インチ NB | 最大42インチNB | ||
| インコネルエンドキャップ | 1/8 インチ NB ～ 24 インチ NB | 最大42インチNB | ||
| インコネル製スエージニップル | 2 1/16 インチ～30 インチ | |||
| インコネルエルボ - 45、90 度および 180 度 | 1/8 インチ NB ～ 24 インチ NB | 最大42インチNB | ||
| インコネルクロス | 1/8" NB ～ 8" NB | |||
インコネル601エルボパイプの寸法
| 重量(kg) | 寸法(mm) |
|---|---|
| 18.0 | 2.0 X 1219 X 3048 |
| 10.8 | 1.2 X 1219 X 3048 |
| 8.1 | 0.9 X 1219 X 3048 |
| 6.3 | 0.7 X 1219 X 3048 |
| 28.6 | 3.18 X さまざまなアン |
| 27.0 | 3 X 1200 X 3000 |
| 14.4 | 1.6 X 1200 X 3048 |
| 4.5 | 0.5 X 1000 X 2000 |
Werkstoff NR. 2.4851 スタブ エンドの重量表
| NPS | 重さ | W.T | O.D | ||
|---|---|---|---|---|---|
| ポンド/フィート | で | mm | で | mm | |
| 3 | 7.576 | 0.216 | 5.486 | 3.500 | 89 |
| 10.253 | 0.300 | 7.620 | |||
| 1 1/2 | 2.718 | 0.145 | 3.683 | 1.900 | 48 |
| 3.361 | 0.200 | 5.080 | |||
| 1 | 1.679 | 0.133 | 3.378 | 1.315 | 33 |
| 2.172 | 0.179 | 4.547 | |||
| 3/4 | 1.131 | 0.113 | 2.870 | 1.050 | 27 |
| 1.474 | 0.154 | 3.912 | |||
| 1/2 | 0.851 | 0.109 | 2.769 | 0.840 | 21 |
| 1.088 | 0.147 | 3.734 | |||
| 2 | 3.653 | 0.154 | 3.912 | 2.375 | 60 |
| 5.022 | 0.218 | 5.537 | |||
| 1 1/4 | 2.273 | 0.140 | 3.556 | 1.660 | 42 |
| 2.997 | 0.191 | 4.851 | |||
| 2 1/2 | 5.793 | 0.203 | 5.516 | 2.875 | 73 |
| 7.661 | 0.276 | 7.010 | |||
インコネル600管継手の種類
インコネル 601 管継手の種類
UNS N06601 短半径リターンベンド
ASTM B366 UNS N06601 ショートラジアスパイプエルボ
NICR23FE 長半径リターンベンド
インコネル 601 レジューシングエルボ
WNR 2.4851 クロス
ASTM B366 スタブエンド
ワークストフ NR. 2.4851 ニップル
ASTM SB 366 不等ティー
UNS N06601 パイプキャップ
ASTM B366 UNS N06601 同心減速機
NICR23FE カラー管継手
インコネル 601 カップリング
インコネル合金601管継手の製造工程
Gnee Steel は、インコネル合金 601 パイプ継手に次の熱処理を提供します: 焼きなまし、溶体化 + 時効。さらに、Gnee Steel では、熱間圧延や冷間引抜きなどの熱間加工や冷間加工も行うことができます。
グニースチールについて
Gnee Steel は、ニッケル 201、ニッケル 202、ハステロイ C-276、ハステロイ C-22、ハステロイ B、ハステロイ C-4、インコネル合金 600、インコネル 625、インコネル 718、インコネル X-750、インコロイ合金など、さまざまなニッケル{0}} ベースの合金の製造と販売を専門としています。 800、インコロイ800H/HT、 インコロイ 825、モネル アロイ 400、モネル K500、および高温合金。 Gnee Steel の製品は、航空宇宙、化学、電力、自動車、原子力エネルギーの用途で広く使用されています。また、お客様のニーズに合わせたカスタマイズされた合金ソリューションも提供しています。合金の価格に関するお問い合わせまたはカスタマイズされた合金ソリューションについては、お見積りをご希望の場合は、次のアドレスまでお問い合わせください。ss@gneesteel.com。
