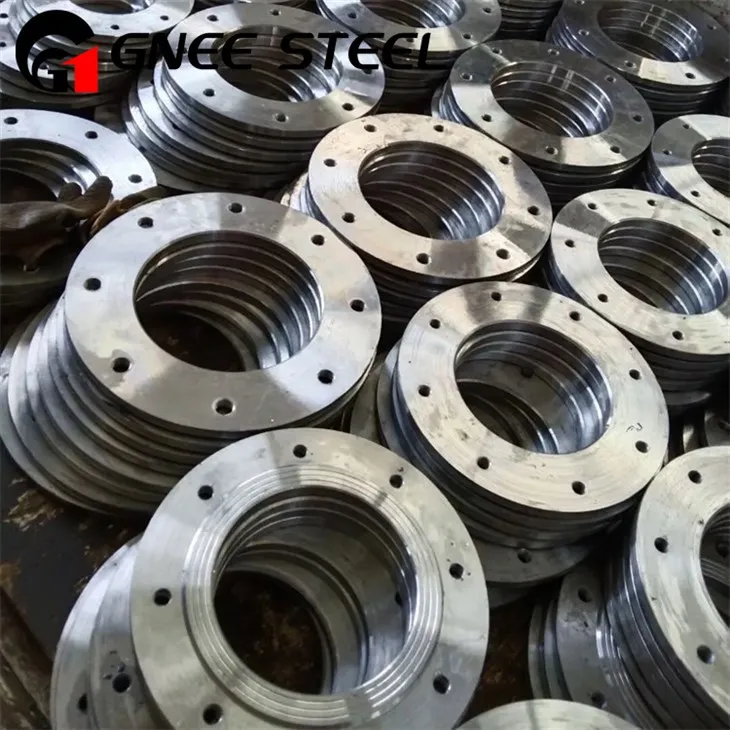

インコネル合金 718 パイプ継手

インコネル 718 継手は、極度の圧力にさらされる配管システムの接続または経路変更に使用されます。これらの継手の機械的および熱的特性は業界標準を満たしています。これらの継手は、主にニッケル、クロム、鉄で構成されるニッケル-ベースの合金で作られています。強度を高めるためにニオブとモリブデンが添加されています。インコネル 718 は、非常に強く、錆びにくく、クリープやかじりに強いという点で独特です。{7}}これらの特性はすべて、極度の圧力と高温にさらされる環境で優れています。

これらの継手は、インコネル 718 継手の ASTM B366 規格に準拠しており、機械的完全性と温度安定性が重要である航空宇宙、原子力発電、発電で広く使用されています。インコネル 600 およびインコネル 601 継手は、耐酸化性と浸炭性の点で他の継手よりも優れていますが、インコネル 718 継手は優れた耐用年数と高温安定性を備えています。{6}}インコネル 625 継手は錆びにくいことでも知られています。-





インコネル 718 継手の仕様

カテゴリ	仕様詳細
規格	ASTM B366 / ASME SB366、ASTM B564 / ASME SB564
寸法	ASME/ANSI B16.9、ASME B16.28、MSS-SP-43、BS4504、BS1560、BSIO、ASME 16.11、MSS SP-79、83、95、97、BS 3799、ANSI B16.5、BS 10、IS 6392、B-2.1 NPT、 API、DIN、 JIS、MSS SP44
継手の厚さ	SCH10、SCH20、SCH30、STD SCH40、SCH60、XS、SCH80、SCH100、SCH120、SCH140、SCH160、XXS (NACE MR 01-75 で利用可能)
継手サイズ	シームレス突合せ溶接継手: 1/2" – 10" 溶接突合せ溶接継手: 1/2" – 48" ソケットウェルドおよびねじ込み-ねじ込み: 1/8 インチ NB ～ 4 インチ NB
曲げ半径	R=ID、2D、3D、5D、6D、8D、10D、またはカスタム
圧力定格	ネジ端: 2000 ポンド / 3000 ポンド / 6000 ポンド ソケット-溶接端: 3000 ポンド / 6000 ポンド / 9000 ポンド
ねじの種類	NPT、BSPT、BSPP
継手の種類	シームレス / 溶接 / ソケットウェルド / ねじ込み / 加工
製造工程	プッシュ、プレス、鍛造、鋳造など。





インコネル 718 管継手の化学成分

学年	C	ん	シ	S	P	鉄	ニ	Cr	モー	Nb+Ta	アル	ティ
インコネル718	0.08以下	0.35以下	0.35以下	0.015以下	0.015以下	バランス	50–55	17–21	2.8–3.3	4.75–5.5	0.2–0.8	0.65–1.15



インコネル 718 継手の機械的特性

財産	インコネル 718 の価値
密度	8.19 g/cm3
融点	1260 ～ 1336 度
抗張力	1375 MPa (200 ksi) 以上
耐力 (0.2%)	1100 MPa (160 ksi) 以上
伸長	12%以上
硬度	ロックウェル C 35–45





インコネル 718 管継手
エルボ（90度、45度、長半径、短半径）
流れの方向を変えるように設計されたこれらのエルボは、さまざまな半径と角度の構成で利用でき、構造強度と耐食性を維持しながらレイアウトの柔軟性を提供します。

ティー（イコールティー、レジューシングティー）
当社のティーは、配管システム内の流れを分割したり組み合わせたりするのに最適です。熱応力下でも安定しており、さまざまなパイプ設計に対応できるよう、同等の直径と縮小直径の両方が用意されています。

減速機（同心、偏心）
これらの継手は、流体の流れを中断することなく、パイプ サイズ間の移行を支援します。同心減速機はパイプの位置を維持し、偏心減速機は水平ラインに空気が溜まるのを防ぎます。

ジョイント（フル、ハーフ）
当社のフル継手およびハーフ継手は 2 つのパイプセクションをしっかりと接続し、要求の厳しい用途において優れたシール性、溶接性、および圧力処理能力を提供するように設計されています。

スタブエンド(ショート/ロング)
スタブエンドは主にラップフランジに使用され、ショートバージョンとロングバージョンが用意されており、頻繁な分解とメンテナンスを必要とするシステムを容易にします。

ユニオン、クロス、スタブ継手
これらの小型コンポーネントは高精度の組み立てにおいて重要な役割を果たし、漏れ防止性能を維持しながら方向の変更、分岐、安全なパイプの実行を可能にします。-

カスタムフィッティング
Gnee Steel は、プロジェクトのニーズに合わせて完全にカスタマイズされた Inconel 718 フィッティングも提供しています。 -非標準の形状、厳しい公差、特殊な端部接続など、当社は仕様に合わせた設計ソリューションを提供し、完全な文書化と材料トレーサビリティを提供します。





温度	圧力クラス150	圧力クラス300
F度	程度	1/4 – 1インチ	1 1/4 – 2インチ	2 1/2 – 3 インチ	1/4 – 1インチ	1 1/4 – 2インチ	2 1/2 – 3 インチ
-20～150	-29 ～ 66	300	2000	1500	1000	(注: このデータでは、クラス 300 の定格は 1 1/4 インチから始まるようです)
200	93	265	1785	1350	910
250	121	225	1575	1200	825
300	149	185	1360	1050	735
350	177	150	1150	900	650
400	204	–	935	750	560
450	232	–	725	600	475
500	260	–	510	450	385
550	288	–	300	300	300





公称パイプサイズ (NPS)	ベベル部の外径 (インチ)	端部内径 (インチ)	肉厚	中心から-端までの寸法 A、B、C（インチ）	全長 H (インチ)	全長 F (インチ)
1/2 ～ 2 1/2	+0.06 / -0.03	指定されていない	公称厚さの87.5%以上	± 0.06	± 0.06	± 0.12
3 ～ 3 1/2	± 0.06	± 0.06	公称厚さの87.5%以上	± 0.06	± 0.06	± 0.12
4	± 0.06	± 0.06	公称厚さの87.5%以上	± 0.06	± 0.06	± 0.12
5～8	± 0.06	± 0.06	公称厚さの87.5%以上	± 0.06	± 0.06	± 0.25
10～18	+0.16 / -0.12	± 0.12	公称厚さの87.5%以上	± 0.09	± 0.09	± 0.25
20～24	+0.25 / -0.19	± 0.19	公称厚さの87.5%以上	± 0.09	± 0.09	± 0.25
26～30	+0.25 / -0.19	± 0.19	公称厚さの87.5%以上	± 0.12	± 0.19	± 0.38
32～48	+0.25 / -0.19	± 0.19	公称厚さの87.5%以上	± 0.19	± 0.19	± 0.38
