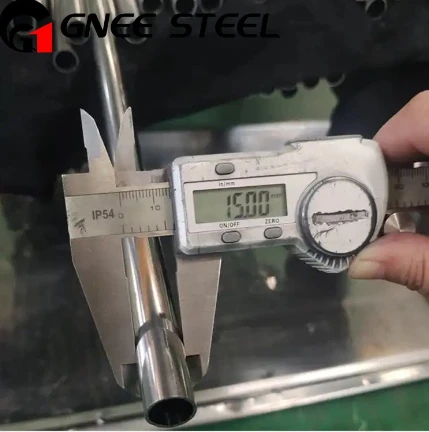

1. ハステロイ B-2 の基本的な化学設計原理は何ですか?また、B-2 チューブはどの特定の狭いカテゴリーの環境のみを対象としていますか?
ハステロイ B-2 (UNS N10665) は、C-276 や C-22 などのクロム含有ニッケル合金とは根本的に異なります。その設計原理は、クロムを完全に排除することにより、最も過酷な還元酸、特にあらゆる濃度および温度における塩酸に対する耐性を最大化することです。
その構成は、次の点に重点を置いています。
ニッケル (Ni): ~70% ベース。
モリブデン (Mo): ~28%。これは重要な要素であり、還元環境に対する優れた耐性を提供します。これは、ニッケル-ベースの合金の中で市販されているモリブデン含有量が最も高いものの1つです。
鉄 (Fe): ~2%、不純物として低く抑えられています。
極めて低いクロム (Cr):<1.0%. This is the defining characteristic. Chromium, while excellent for oxidizing resistance, is detrimental in strong reducing acids like HCl as it can form unstable, soluble compounds.
極めて低炭素およびシリコン: 通常<0.01% each, making it a "low-interstitial" alloy. This is crucial for preventing the formation of detrimental grain boundary phases (molybdenum-rich carbides, silicides) during thermal exposure, which would create zones vulnerable to rapid intergranular attack.
対象環境: B-2 チューブは、過酷な非酸化性、還元性の酸性環境のみを対象としています。その主なアプリケーションは以下を処理します。
塩酸 (HCl): 沸点を含む全濃度および温度範囲にわたって。
硫酸 (H₂SO₄): 〜60% 未満の濃度で中程度の温度 (高濃度では酸化性になります)。
リン酸 (H₃PO₄): 非酸化性の純粋な状態。-
酢酸、ギ酸、その他の有機酸。
重要な警告: クロムが存在しないため、B-2 は、鉄 (Fe3+)、銅 (Cu2+) イオン、溶存酸素、塩素、硝酸などの微量の酸化剤が存在すると、急速な攻撃を受けやすくなります。その使用は純粋な還元条件に厳密に制御されなければなりません。
2. B-2 チューブはどの特定の化学プロセスで不可欠と考えられていますか?また、他の合金が破損する場合に B-2 チューブが防止する壊滅的な破損モードは何ですか?
B-2 チューブは、主要な腐食性媒体が高温の濃縮された純粋な還元酸である特定のプロセス グループに不可欠です。
主な用途:
塩酸の製造、回収、および取り扱い:
用途: HCl 合成 (有機塩素化プロセスから)、HCl ガス吸収システム、および酸洗酸回収ユニットにおける反応器コイル、ヒーター チューブ、コンデンサー チューブ、および移送ライン。
故障の防止: ステンレス鋼や、高温の濃 HCl 中で C-276 などの高クロム合金を含む、他のほぼすべての工業用合金で急速に発生する壊滅的な全体腐食や壁貫通を防止します。-他の材料では数か月で故障するのに対して、HCl コンデンサーの B-2 管束は数十年持続します。
酢酸と無水物の生産:
用途：反応器冷却コイル、蒸留塔凝縮器、リボイラー管。
故障防止: 特にハロゲン化物不純物 (触媒からの塩化物など) が存在する可能性がある場所で、高温で腐食性の酢酸やギ酸の流れによって引き起こされる均一な薄化や孔食に耐性があります。
特殊医薬品およびファインケミカルの合成:
用途: ジャケット付きリアクター伝熱管、コイル状チューブリアクター、および製品移送ライン。
故障防止: 制御された酸素のない条件下で、攻撃的なハロゲン化中間体や強力な鉱酸を使用するプロセスにおいて、金属汚染のない超高純度の製品を封じ込めることができます。-
致命的な障害モードの防止:
爆発的に高い一般腐食速度: 高温の HCl では、316L ステンレス鋼などの材料が年間インチを超える速度で腐食する可能性があります。 B-2 展示料金<0.1 mm/year.
急速な孔食と穿孔: 酸化性汚染物質は、ほとんどの合金で深刻な局所的な攻撃を引き起こし、チューブにピンホール漏れを引き起こします。
3. B-2 チューブの製造と溶接は難しいことで知られています。この具体的な冶金学的理由は何ですか?また、最も重要な溶接方法は何ですか?
この課題は、モリブデンの含有量が高く、格子間の化学的性質が低いことに直接起因しており、高温延性の低下と溶接部の汚染に対する極度の敏感さという 2 つの大きな問題につながります。{0}
冶金学的理由:
規則的な金属間化合物相 (P- 相、μ- 相) の形成: B-2 が約 1200 度 F ～ 1600 度 F (650 度～870 度) の温度範囲でゆっくり冷却または保持されると、モリブデンとニッケルが結合して粒界に沿って脆い金属間化合物を形成します。 「B-2脆化」と呼ばれるこの現象は、延性と靭性を完全に破壊し、応力下で材料にガラスのように亀裂が入ります。
高温割れ感受性: ニッケル-モリブデン マトリックスは凝固範囲が広く、溶接池が硫黄 (S)、鉛 (Pb)、リン (P)、ホウ素 (B) などの低融点元素で汚染されている場合、凝固割れ（高温割れ）を非常に受けやすくなります。--。
最も重要な溶接作業:
絶対に必須の迅速な溶接後熱処理（PWHT）-。
手順: 溶接が完了した直後、部品がまだ熱いうち（約 1000 度 F / 540 度以上）、約 1950 度 F（1065 度）の温度まで加熱し、十分な時間（たとえば、厚さ 1 インチあたり 1 時間）保持してから、急速に水冷するかファンで冷却する必要があります。-。
目的: この高温-溶体化焼きなまし-は、溶接中に熱影響部（HAZ）に形成された金属間相を再溶解します。-急速急冷により、単相の延性微細構造が「凍結」します。-。この PWHT を省略したり遅らせたりすると、溶接部が脆くなり、亀裂が発生しやすくなり、使用不能になる可能性があります。{6}{7}
追加の必須事項: 適合する B-2 溶加材 (ERNiMo-7) のみを使用し、溶接前の洗浄を入念に行い、入熱を低く抑えます。
4. 熱交換器のサービスに関して、標準合金とは異なる B-2 チューブバンドルの重要な設計および操作上の制約は何ですか?
B-2 を使用した設計では、酸化条件に対する不耐性という材料固有の制限を保護するための独自の制約が課されます。
設計上の制約:
シェル-サイド/チューブ-サイド流体の絶対純度: システム設計では、酸化媒体が B-2 チューブに接触できないことを保証する必要があります。これは多くの場合、チューブ側にのみ B-2 を使用し、シェル側にはそれほど重要ではない材料 (炭素鋼など) を使用し、漏れによる相互汚染がないようにすることを意味します。
停滞と乾燥の回避-: 停滞した領域では不純物が集中したり、酸素が侵入したりする可能性があります。酸性塩が乾燥すると、濃縮された潜在的に酸化性の堆積物が生成される可能性があります。{2}}
熱応力管理: 熱膨張係数が低く、潜在的な脆化の懸念があるため、高い熱差が存在する場合は、固定管板設計よりも U- 管設計または適切な膨張ループが優先されます。-
運用上の制約:
プロセスストリームの純度の厳密な制御: 入口ストリームでは、酸化性イオン (Fe3+、Cu2+、遊離 Cl2) の存在を継続的に監視する必要があります。 ppm レベルでも時間の経過とともに有害になる可能性があります。
細心の注意を払った洗浄と水力検査の手順: 水力検査やフラッシングには、未処理の塩素化水道水を決して使用しないでください。塩素は酸化剤です。ニッケル-モリブデン合金に適した腐食防止剤を含む、抑制、脱気、脱塩水のみを使用してください。建設時の破片をすべて除去するには、フラッシングを徹底的に行う必要があります。
起動と停止の手順: 手順では、熱酸プロセス ストリームを導入する前にシステムから空気（酸素）を完全にパージする必要があります。不活性ガス（窒素）の充填がよく使用されます。
5. その制限を考慮すると、B-2 チューブの最新の代替手段は何ですか?また、代わりにどのようなシナリオでそれらが指定される可能性がありますか?
B-2 の厳しい製造上の課題と環境影響を受けやすいため、「次世代」低クロム、高モリブデン合金が開発されました。-主な改良点は、耐酸性を大幅に低下させることなく、熱安定性と溶接性を大幅に改善したことです。
主な現代の代替案:
ハステロイ® B-3® (UNS N10675):
利点: 直接の後継者。還元酸中では B-2 と同様の耐食性を持ちますが、金属間相形成の速度を劇的に遅くする化学的に修飾された組成を持っています。これにより、即座に壊滅的な脆化が生じることなく、溶接および製造の余地が大幅に広がります。 PWHT は引き続き推奨されますが、時間的制約はそれほど重要ではありません。
シナリオ: B-2 のパフォーマンスが必要な新規設計または代替品の場合、現在では、製造性と信頼性が非常に優れているため、B-3 が代わりに指定されることがほとんどです。
ハステロイ® ハイブリッド-BC1® (UNS N10362):
利点: 優れた HCl 耐性を維持しながら、非常に微量の酸化剤の取り扱いをわずかに改善するために少量のクロム (約 2%) が含まれています。 Ni-Mo 合金の中で熱安定性と加工性のバランスが最も優れています。
シナリオ: 微量または時折の低レベルのオキシダント汚染の可能性があるプロセスの場合、純粋な B-2/B-3 よりも大きな安全マージンが得られます。-
選択ロジック:
従来のメンテナンス: B-2 チューブは、運用上の制約が完全に理解され制御されている既存の正常に稼動しているユニットの「同等のもの」を直接交換するために引き続き供給される可能性があります。-
すべての新しいプロジェクト: B-3 は明確な選択です。製造リスクの軽減と延性のある強靱な構造の保証は、材料コストのわずかな差をはるかに上回ります。
不確実またはわずかに酸化している条件: 堅牢性を高めるために HYBRID-BC1 を検討してください。
要約すると、B-2 チューブは HCl サービスの標準を定義しましたが、その操作および製造の脆弱性により、業界は最も静的なレガシー アプリケーションを除くすべての用途に、より堅牢な後継チューブを採用するようになりました。
ワード数: ~1,570
注: Hastelloy®、B-2®、B-3®、および HYBRID-BC1® は Haynes International Inc. の登録商標です。この情報は教育目的で提供されています。重要な設計の場合は、常にメーカーの最新データを参照し、資格のある材料腐食エンジニアを関与させてください。
