航空機エンジンや高圧原子炉の中心コンポーネントでは、配管システムが最も脆弱です。{0}エンジニアと調達マネージャーにとっての主な問題点は次のとおりです。
振動-による疲労:-エンジンの高周波振動は通常の配管に微小亀裂を引き起こし、爆発的な漏れにつながる可能性があります。
高温での圧力破壊:多くの合金は 500 度を超えると周方向の強度が低下します。 700 bar の圧力では、標準以下の配管が膨張して破裂する可能性があります。
内部スケーリング:配管内の酸化により、繊細な燃料インジェクターやセンサーが詰まる可能性があります。
でジーアロイ、プレミアムを提供しますGH4169（インコネル718相当）継目無鋼管。当社のチューブは、優れた構造的完全性を実現するために細心の注意を払って設計されており、他の製品では耐えられない極端な環境に耐えることができます。
お客様のプロジェクトに適した合金を推奨するには、弊社の専門家にお問い合わせください。
耐熱性 GH4169 (インコネル 718) 高圧-航空宇宙用シームレス チューブ
耐熱性 GH4169 (インコネル 718) 高圧-航空宇宙用シームレス チューブ
GH4169 (インコネル 718) は、極限環境向けに設計された高品質のニッケル基超合金であり、航空宇宙産業の高圧継目無鋼管に広く使用されています。{{4}高い引張強度、最大 700 度 (1300 度 F) の温度での優れたクリープ破断強度、および優れた耐食性/耐酸化性が特徴です。
GH4169とは何ですか？
GH4169合金は析出強化ニッケル基超合金、航空エンジン、石油、原子力産業などの分野で広く使用されています。相組成、3 つの一般的な熱処理、および用途の見通しについて詳しく説明しました。
1. 航空宇宙用耐熱高圧シームレス鋼管-GH4169-の性能と規格
| パラメータ | 仕様詳細 | 産業上の優位性 |
| 材質グレード | GH4169 / インコネル 718 / UNS N07718 | 直接的なグローバル互換性。 |
| 標準 | AMS 5589、AMS 5590、ASTM B637 | 高圧サービスの認定を受けています。- |
| 降伏強さ | 650 度で 850 MPa 以上 | 荷重時の変形を防ぎます。 |
| 許容範囲 | h8、h9、h10 精度 | 油圧継手に完璧にフィットします。 |
| 検査 | 100% UT および渦電流 | 保証されていますゼロディフェクト品質。 |
3. 航空宇宙-グレード AMS 5589/5590 耐熱性- GH4169 継目無鋼管、化学組成 (重量 %)
| 要素 | コンテンツ （％） | 標準要件 | 関数 |
|---|---|---|---|
| ニッケル(Ni) | 50.0 – 55.0 | 50.0 – 55.0 | マトリックス要素;高温安定性と耐食性を提供します- |
| クロム(Cr) | 17.0 – 21.0 | 17.0 – 21.0 | 耐酸化性と耐食性 |
| 鉄(Fe) | バランス (~18-20) | バランス | Fe{0}}Ni-Cr 基合金 |
| ニオブ(Nb) | 4.75 – 5.50 | 4.75 – 5.50 | コア強化要素– 高温強度を高めるための''相（Ni₃Nb）を形成します |
| モリブデン(Mo) | 2.80 – 3.30 | 2.80 – 3.30 | ソリッド ソリューションの強化。-耐クリープ性と耐孔食性を向上させます |
| チタン(Ti) | 0.65 – 1.15 | 0.65 – 1.15 | '強化相（Ni₃(Al,Ti)）を形成 |
| アルミニウム(Al) | 0.20 – 0.80 | 0.20 – 0.80 | フォームの強化フェーズ。耐酸化性を向上させます |
| カーボン(C) | 0.08以下 | 0.08以下 | 低炭素で溶接性と靭性を向上 |
| マンガン(Mn) | 0.35以下 | 0.35以下 | 脱酸素剤 |
| シリコン（Si） | 0.35以下 | 0.35以下 | 脱酸素剤 |
| リン(P) | 0.010以下 | 0.015 以下 (AMS が厳格) | 靭性を確保 |
| 硫黄(S) | 0.005以下 | 0.015 以下 (AMS が厳格) | 熱間加工性を確保 |
| ホウ素(B) | 0.002 – 0.006 | 0.002 – 0.006 | 粒界強化剤;応力破断寿命を改善します |
| コバルト(Co) | 1.00以下 | 1.00以下 | 残留要素 |
| 銅(Cu) | 0.30以下 | 0.30以下 | 残留要素 |
クリックして GH4169 合金の PDF ファイルを今すぐダウンロードしてください
3. 耐熱性 GH4169 高圧-航空宇宙鋼管の寸法
| 外径(mm) | 外径 (インチ) | 壁面(mm) | 壁 (インチ) | 使用圧力 (psi) | 代表的な用途 |
|---|---|---|---|---|---|
| 3.18 | 0.125 | 0.51 | 0.020 | 8,500 | 計装ライン |
| 4.76 | 0.188 | 0.71 | 0.028 | 9,500 | 制御線 |
| 6.35 | 0.250 | 0.89 | 0.035 | 11,000 | 燃料ライン |
| 6.35 | 0.250 | 1.24 | 0.049 | 16,000 | 高圧燃料 |
| 9.53 | 0.375 | 1.07 | 0.042 | 12,500 | ブリードエアダクト |
| 9.53 | 0.375 | 1.65 | 0.065 | 20,000 | 高圧ブリードエア |
| 12.70 | 0.500 | 1.24 | 0.049 | 13,500 | 高圧油圧 |
| 12.70 | 0.500 | 1.65 | 0.065 | 18,500 | 主要油圧ライン |
| 15.88 | 0.625 | 1.65 | 0.065 | 15,000 | タービン冷却 |
| 15.88 | 0.625 | 2.11 | 0.083 | 20,000 | 高圧冷却 |
4. 耐熱性 GH4169 継目無鋼管 - 室温および機械的性質
状態：溶体化処理 + 時効処理 (硬質 - 高圧用途に推奨)
| 財産 | AMS 5589/5590 要件 | 代表値 | 試験規格 |
|---|---|---|---|
| 引張強さ、極限 (Rm) | 1275MPa以上(185 ksi) | ～1350MPa | ASTM E8 / AMS 2370 |
| 引張強さ、降伏点(Rp0.2) | 1035MPa以上(150 ksi) | ～1100MPa | ASTM E8 / AMS 2370 |
| 破断伸び(A) | 12%以上 | ~15-20% | ASTM E8 / AMS 2370 |
| 面積の縮小(Z) | 15%以上 | ~20-25% | ASTM E8 |
| 硬度（ロックウェルC） | 35 – 40 HRC | ~38 HRC | ASTM E18 |
| 弾性率 (E) | ～200GPa | – | ASTM E111 |
| ポアソン比 (ν) | 0.29 – 0.30 | – | – |
状態：溶体化処理 (軟質 – チューブ曲げ用)
| 財産 | 要件 | 代表値 |
|---|---|---|
| 引張強さ、極限 | 965 MPa (140 ksi) 以上 | ～1000MPa |
| 引張強さ、降伏点 | 550 MPa (80 ksi) 以上 | ～600MPa |
| 破断伸び | 30%以上 | ~35-40% |
| 硬度 | 24 HRC 以下 | ~20-22 HRC |
5. GH4169 高圧航空宇宙管の非破壊検査 (NDT) 要件-
| 試験方法 | 航空宇宙要件 | 標準 | 合格基準 |
|---|---|---|---|
| 渦電流検査 (ET) | 100% | ASTM E426 | 関連する兆候はありません |

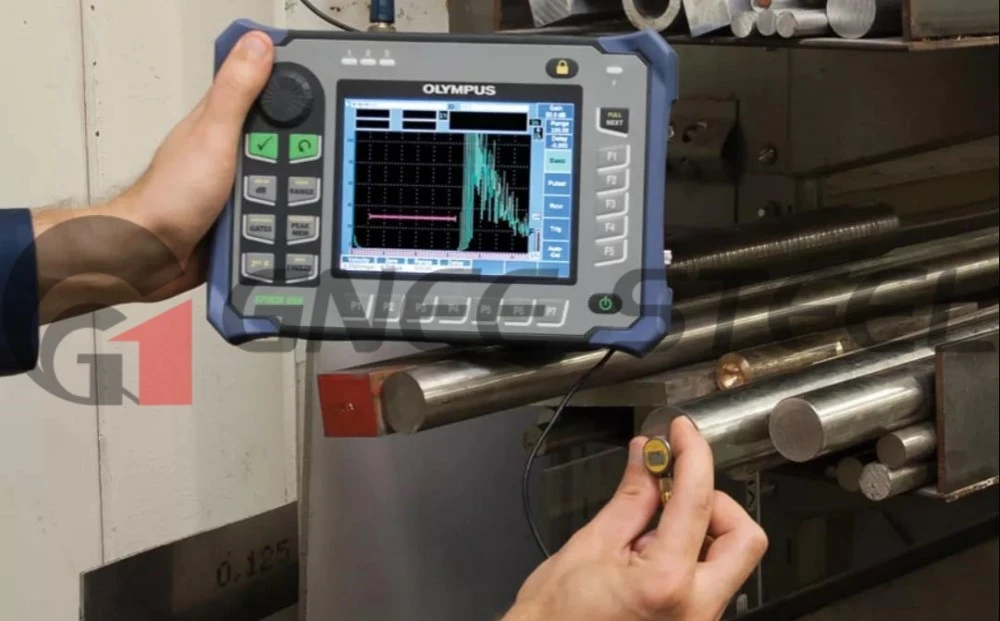

| 超音波検査（UT） | 100％（壁厚0.5mm以上） | ASTM E213 | 壁の 5% を超える欠陥がないこと |
| 静水圧試験 | 100% | ASME セクション VIII | 1.5×使用圧力、漏れなし |
| ヘリウムリークテスト | 指定どおり | ASTM E498 | 1 × 10⁻⁹ 標準 cc/秒以下 |
| ボアスコープ検査 | 100% | – | スムーズできれいなID、欠陥なし |
| 目視検査 | 100% (倍率 10 ～ 30 倍) | ASTM E543 | 表面欠陥なし |
6. GH4169 航空機パイプライン アプリケーション
として信頼できるサプライヤー、当社は次の用途に認定された GH4169 チューブを提供しています。

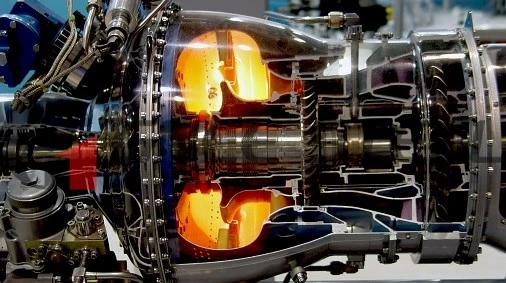

一般的な-レール燃料噴射:高温での 2000+ bar 圧力の取り扱い。

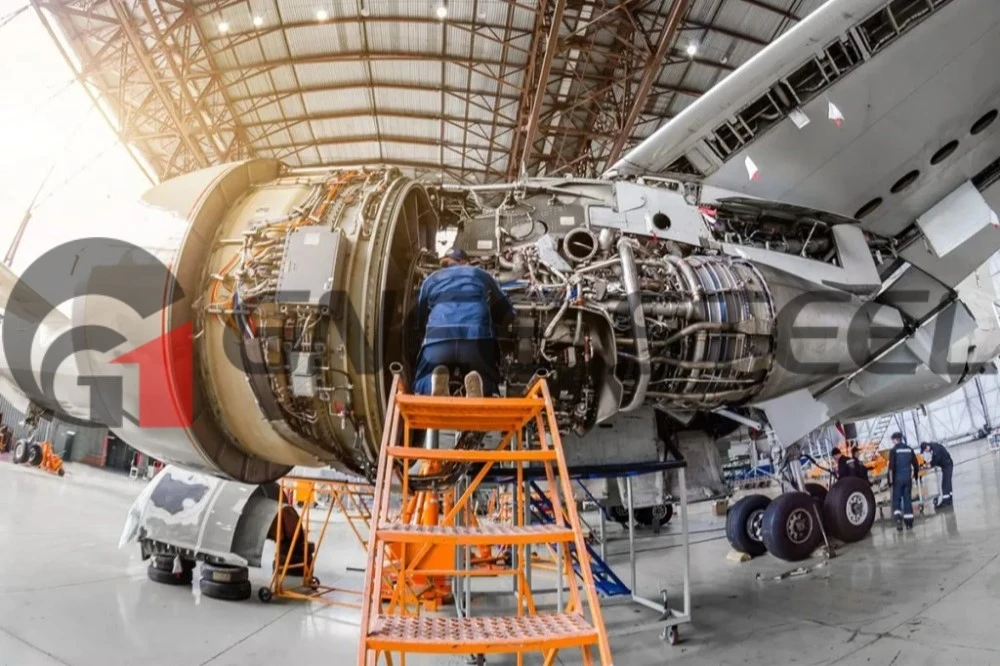

航空宇宙用油圧ライン:高振動-飛行制御システム。
原子炉計装:高強度の構造導管。-
石油化学反応器:高温高圧の腐食性媒体の輸送。-
Tier 1 メーカーである Gnee Alloy を選ぶ理由は何ですか?
✅️工場直接価格:中間業者の値上げを排除し、大量調達の最良のレートを確保します。
✅️MTC 3.1 トレーサビリティ:すべての出荷には完全な熱分析と静水圧試験レポートが含まれています。
✅️卸売在庫:当社では、標準 ANSI スケジュール (Sch 40、Sch 80) およびキャピラリー サイズの大量の在庫を維持しています。迅速な世界発送.
✅️カスタム製作:お客様の設計図に合わせて、精密な切断、センタレス研削、特殊な端部成形を提供します。{0}
Gnee スチール GH4169 証明書
📦 梱包と発送
全てニッケル基合金製品は次の方法で梱包されます。
木製パレットまたは木箱
防湿梱包-
炉番号、規格、サイズラベルを記載したラベル
海、空、速達で世界中に発送されます
Gnee スチール GH4169 製品の梱包
GH4169 合金の最新の輸出価格見積もりについてはお問い合わせください。
よくある質問
Q1: GH4169 チューブは液体水素の輸送に安全ですか?
A: はい。GH4169 は、優れた靭性と延性を維持します。-253度宇宙探査における極低温高圧燃料ラインの第一の選択肢となっています。{0}
Q2: チューブの破裂圧力定格はどのように保証しますか?
A: パフォーマンスします全数静水圧試験渦電流試験。 ASME B31.3 に従って、必要な OD/WT に応じた特定の破裂圧力の計算を提供できます。
Q3: AMS 5589 と AMS 5590 チューブの間に違いはありますか?
A: AMS 5589通常は溶液処理（酸洗い）状態のシームレス チューブ用です。-AMS 5590通常は光輝焼鈍管用です。-お客様の表面清浄度要件に応じて両方を提供します。
Q4: 航空宇宙メンテナンス (MRO) プロジェクトに対して一括割引はありますか?
A: はい。としてティア 1 サプライヤー、魅力的な長期 MRO 契約をサポートしています。{0}卸売価格そして優先的に在庫を確保します。
