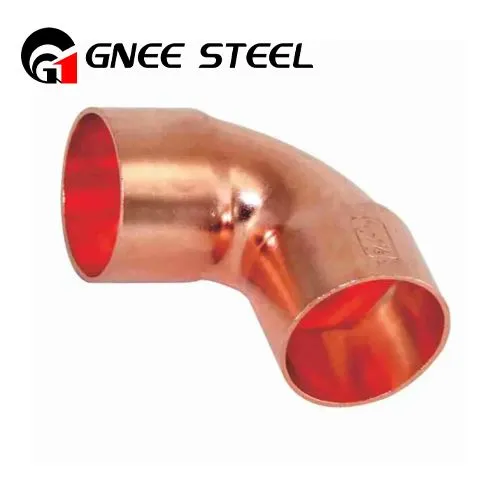

銅ニッケルエルボ

銅ニッケルエルボは、パイプの方向を変えるコネクタです。接続方法は、ねじ込みと溶接です。角度によって、45度、90度、180度の3種類があり、最もよく使用されますが、プロジェクトに応じて、60度やその他の非標準角度のエルボも含まれます。

銅ニッケルエルボは、まず曲率半径によって、長半径エルボと短半径エルボに分けられます。長半径エルボとは、曲率半径が管径の 1.5 倍、つまり R=1.5D であるものを指します。短半径エルボとは、曲率半径が管の外径、つまり R=1.0D であるものを指します。

銅ニッケル仕様

仕様	ASTM B366 / ASME SB366
サイズ	1/2″から24″NBから24″NBまで
標準	ASME/ANSI B16.9、ASME B16.28、MSS-SP-43
厚さ	5s、10s、40s、80s、10、20、40、STD、60、80、XS、100、120、140、160、XXS は NACE MR で利用可能 01-75
タイプ	シームレス / 溶接 / 加工

最も一般的な銅ニッケルエルボの種類は次のとおりです。

· 90度銅ニッケルエルボ
このエルボを使用すると、パイプの方向を 90 度に変更できます。基本的に、カーブまたは曲げは 90 度です。
· 45度銅ニッケルエルボ
パイプの半径を45度変更したい場合に適しています。
· ショート半径銅ニッケルエルボ
CuNi エルボ半径は曲率半径です。

短半径の銅ニッケルエルボでは、銅ニッケル管の公称サイズは CuNi エルボの中心線半径に等しくなります。

短半径銅ニッケルエルボは、スペースが限られている場合に適しています。

さらに、半径が短い CuNi エルボは圧力降下が大きいのが特徴です。もちろん、これは流れの方向が突然変わるためです。

· ロング半径銅ニッケルエルボ
短半径銅ニッケルエルボとは異なり、長半径銅ニッケルエルボの中心線半径は、白銅ニッケル管の公称サイズの 1.5 倍です。

半径が長いため、設置スペースが広くなります。また、圧力損失が低いのが特徴です。
