最新のジェット エンジンの高圧タービン ブレードに、GH4049 が適切な材料の選択であるのはなぜですか。また、GH4037 との比較はどうですか?{0}}

1. GH4049 合金の基本的な正体と冶金原理は何ですか?また、「棒」形状が産業上非常に重要な理由は何ですか?

GH4049 は、ニッケル-基の析出硬化超合金です。-これは、ニモニック 105 などの国際グレードに類似した合金に対する中国の標準呼称です。これは、通常 900 ～ 1000 度（1652 ～ 1832 度）の範囲の極端な使用条件向けに特別に設計された高温{4}}、高強度の鍛造超合金として分類されます。- F)。その開発は、超高温強度と適切な耐環境性のバランスにおいて重要な前進を表しています。

GH4049 の背後にある冶金原理は、次のメカニズムの高度な組み合わせです。

複雑な固体-溶液の強化: ニッケル-コバルト-クロムのマトリックスは、複数の固体-}強化剤で大幅に強化されています。コバルト (約 20%) は、マトリックス中のアルミニウムとチタンの溶解度を低下させ、強化ガンマプライム相の体積分率を高めることができます。また、拡散を遅らせ、クリープ強度を高めます。タングステンとモリブデンは強力な固溶強化をもたらし、合金の高温強度と耐クリープ性を大幅に向上させます。{8}

-高体積分率の析出硬化: 主な強化は、高体積分率のコヒーレントな規則的なガンマプライム (') 相である Ni₃(Al, Ti) によってもたらされます。アルミニウムとチタンの高い混合含有量がこれを可能にし、転位の動きを効果的にブロックするこれらの析出物の高密度分散を生成します。

粒界制御: 炭素とホウ素を添加すると、粒界に安定した炭化物とホウ化物が形成され、粒界が固定され、クリープ破断延性と寿命が向上します。

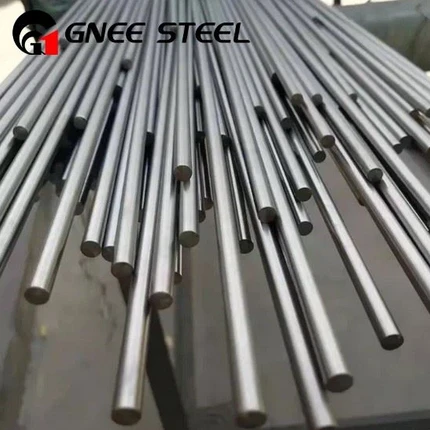

「バー」の形状は、いくつかの重要な理由から産業上不可欠です。

重要な鍛造素材: ガス タービン エンジンの最も要求の厳しい回転部品、主に高圧タービン ブレードの閉型鍛造に不可欠なビレット素材として機能します。{{0}{1}}棒材の均一で細粒の微細構造は、複雑な鍛造および熱処理プロセス中に必要な特性を発現させるための前提条件です。

部品の直接機械加工: 棒材は、GH4049 の特性が必要とされるタービン ディスク（小型エンジン用）、リング、シャフト、ファスナーなどの他の高応力部品に直接機械加工されます。{0}}

構造の一貫性: 鍛造棒形状により、断面全体にわたって均質かつ均一な微細構造が保証されます。これは、極度の遠心力、熱応力、振動応力下で信頼性の高い性能を予測し保証するために極めて重要です。{0}}

本質的に、GH4049 合金棒は高性能エンジニアリング材料であり、航空宇宙および産業用ガス タービンの最も高温の部分で最も重大な応力がかかる部品が製造される際に使用されます。{1}

2. 最新のジェット エンジンの高圧タービン ブレードに、GH4049 が適切な材料の選択であるのはなぜですか?また、GH4037 との比較はどうですか?{1}}

高圧タービンブレードはおそらく、ジェット エンジン内で最も熱的および機械的ストレスを受ける部品です。-寸法安定性を維持しながら、極度の遠心荷重、燃焼ガスからの高熱、および激しい酸化攻撃に耐える必要があります。 GH4049 は、GH4037 のような古い合金ではもはや不十分な、より高度なエンジンにおけるこれらの課題に対処できるように設計されています。

タービンブレード用 GH4049 の主な利点:

優れた高温強度と耐クリープ性: これが GH4037 に比べて最も重要な利点です。 GH4049 の複雑な化学的性質、特にコバルト、タングステン、モリブデンの含有量が高いため、900 度を超える温度での負荷変形 (クリープ) に対して非常に優れた耐性が得られます。これにより、より高い動作温度でもブレードが翼形とクリアランスを維持できるようになり、エンジン効率と推力の向上に直接つながります。

高温性能: GH4037 は約 850 度まで有効ですが、GH4049 は 900 ～ 1000 度の範囲で確実に動作します。この機能は、性能を向上させるためにより高いタービン入口温度で動作する最新のエンジンにとって不可欠です。

優れた構造安定性: この合金は、高温で長期間その微細構造と機械的特性を維持するように設計されており、特性劣化につながるガンマプライム相の過時効や粗大化に耐えます。{0}

適切な耐酸化性: クロム含有量 (約 15%) が耐酸化性のベースラインを提供しますが、最も過酷な環境では保護コーティング (アルミナイドまたは MCrAlY) で補われることがよくあります。

直接比較: GH4049 と GH4037

要約すると、動作温度と応力条件が GH4037 の能力を超える場合には、GH4037 よりも GH4049 が選択されます。これは、より強力で効率的なエンジン設計に必要なパフォーマンスの向上を表します。-

3. GH4049 バーが回転部品として最適な特性を達成するための重要な熱処理シーケンスについて説明します。

最終部品で GH4049 の優れた特性を実現するには、他の多くの超合金よりも複雑な、正確で多段階の熱処理プロセスが必要です。-このプロセスは、高温強度と耐クリープ性を実現する最適な微細構造を作り出すように設計されています。-

GH4049 バーからの鍛造タービンブレードの標準熱処理には通常、次のものが含まれます。

ステップ 1: 溶体化処理

プロセス: コンポーネントは、通常 1190 度 - 1220 度 (2174 度 - 2228 度 F) の範囲の非常に高い温度に加熱され、2 ～ 4 時間保持され、通常は油焼き入れまたは強制空冷によって急速に冷却されます。

冶金学的目的:

ガンマプライム (') 形成剤 (Al、Ti) およびその他の相の大部分を溶解して固溶体に戻し、均質な単相構造を作成します。-。

粒度を制御します。高い溶解温度により粒子構造の粗大化が促進され、ブレードなどの回転部品で優れたクリープ性能と応力破断性能を実現するために意図的に追求されています。-

ステップ 2: 一次エージング (安定化)

プロセス: 次に、部品を中間温度、通常は約 1050 度 - 1100 度 (1922 度 - 2012 度 F) まで加熱し、4 ～ 8 時間保持した後、空冷します。

冶金学的目的: このステップにより、ガンマプライムの制御された比較的粗い分散液の沈殿が可能になります。これにより、微細構造が「安定化」し、最終の時効段階での望ましくない脆い相の形成が防止されます。

ステップ 3: 最終熟成

プロセス: コンポーネントは、通常は 850 度 - 900 度 (1562 度 - 1652 度 F) の低温で 8 ～ 16 時間、2 回目の時効処理を受け、その後空冷されます。

冶金学的目的: この長時間にわたる低温処理により、マトリックス全体およびより大きな一次ガンマプライム内に非常に微細なガンマプライムの二次分散が析出します。-この析出物の二峰性分布は、広範囲の温度と応力にわたって転位の動きを阻止するのに非常に効果的であり、その結果、合金のピーク強度と耐クリープ性がもたらされます。

この正確な熱シーケンスからの逸脱は、析出物の分布が最適ではなくなる可能性があり、その結果、機械的特性と部品の寿命が大幅に低下する可能性があります。{0}

4. GH4049 棒材の機械加工および鍛造における重大な課題は何ですか?

GH4049 を高温用途に望ましいものにするまさにその特性により、機械加工や鍛造による加工が非常に困難になります。-加工が最も困難な鍛造超合金の 1 つと考えられています。

鍛造の課題:

狭い鍛造範囲: GH4049 が亀裂や微細構造損傷を引き起こすことなく正常に鍛造できる温度範囲は非常に狭いです。鍛造が低すぎると、高い流動応力により亀裂が発生する可能性があります。鍛造が高すぎると、初期溶融または過度の結晶粒成長が発生する可能性があります。

高流動応力: この合金は変形に対して非常に高い抵抗力を示すため、強力で高トン数の鍛造プレスまたはハンマーが必要です。-

急速冷却と再加熱の要件: 棒材は炉の外で急速に冷却されるため、鍛造プロセス中に頻繁に再加熱が必要になります。微細構造の損傷を避けるために、再加熱は慎重に制御する必要があります。{1}

機械加工の課題と戦略:

極度の強度と加工硬化: 高い強度と急速な加工硬化傾向が主な課題です。{0}機械加工では高い切削抵抗が発生し、工具を急速に摩耗させる硬い表面層が形成されます。

戦略: 最も頑丈な超硬グレードまたは高度なセラミック工具を使用します。加工硬化層の下をせん断するために、高く一定の送り速度と切込み深さを維持します。-

研磨工具の摩耗: 硬いガンマプライムの析出物と炭化物が研磨粒子として作用し、深刻な側面摩耗やノッチ摩耗を引き起こします。

戦略: 高度な PVD ​​コーティング（AlTiN など）を備えた高品質で耐摩耗性の高い工具基材を使用します。{0}振動を最小限に抑えるためにシステムの剛性を最大限に確保します。

熱伝導率が悪い: 刃先に熱が集中し、工具の劣化が促進されます。

戦略: 高圧、大量のクーラントを切削界面に正確に当てて、熱を放散し、切りくずを洗い流します。-

5. GH4049 バーの性能は、ニッケル基超合金の広範な進化の中でどのように位置づけられますか?{2}}

GH4049 は、ニッケル基超合金の歴史的および技術的進化において重要な位置を占めており、方向性凝固 (DS) および単結晶 (SX) 技術が広く採用される前の、鍛造多結晶ブレード合金の開発における頂点を表しています。{1}

パフォーマンスと進化のスペクトル:

初期世代/中温: GH4037 (Nimonic 80A)

位置: 何十年にもわたって古典的な鍛造ブレード合金。

能力: ~850 度まで有効。

高度な鍛造/高温: GH4049 (ナイモニック 105)

位置: 複雑に合金化された鍛造多結晶超合金の頂点を表します。

能力: 高度な化学 (Co、W、Mo) と熱処理により、使用温度の境界を約 1000 度まで押し上げました。

制限: その高性能にもかかわらず、等軸の多結晶粒構造により依然として制限があります。一次応力軸に垂直な横方向の粒界は、クリープや疲労破壊の固有の弱点となります。

次世代 / 粒界エンジニアリング: 一方向凝固 (DS) 合金

位置づけ: GH4049 のような合金の技術的後継者。

能力: DS 処理により横方向の結晶粒界が除去され、耐クリープ性と耐熱疲労性が大幅に向上します。 DS Mar-M247 などの合金がその例です。

利点: エンジンの動作温度やコンポーネントの寿命を大幅に延長できます。

究極のパフォーマンス / 単結晶 (SX) 合金

立場: タービンブレードの-最先端--。

能力：排除する全てこれにより、さらに高い動作温度が可能になり、粒界強化元素 (C や B など) が除去され、融点が上昇します。

ポジショニングに関する結論:

GH4049 バーは、特定の技術的経路の究極の表現を表しています。つまり、従来の鍛造多結晶構造内の複雑な化学反応を通じて高性能を達成することです。それは冶金学の創意工夫の証です。最先端の軍用および商用ジェット エンジンでは主に DS および SX 合金に取って代わられてきましたが、産業用ガス タービン、特定のエンジン段階、および超高温強度、加工性、コストの特定のバランスが最適化される用途では依然として非常に重要な材料です。これは、従来の処理ルートで何が達成できるかのベンチマークとして機能します。
